AJB,ASA

모델

Classified Number
Unit type

Flow unit는 비례식 분배기로서 Distributor에 조립되는 AJB Type과 기계측의 급유구에 조립되는 ASA Type이 있다.

분류번호에 따라 비례하여 급유가 이러우 지며 분류 번호가 늘어날수록 비례량은 약 2배로 증가한다.

유체의 흐름 방향으로 방향표시가 되어 있으며 Check valve 기능이 내장되어 역류되지 않는다.

사양

형식 토출량
Code 번호		 토출량
(㏄/st)
Serial NO. 02 03 0 1 2 3 4 8
FLOW RATE 1.2 2.5 5 10 20 40 80 160
FITTING
DIA 		IN M8×1.0P M8×1.0P
OUT M8×1.0P PT1/8"
압력 1.5~20㎏/㎠
점도 20~00 cSt

외형치수

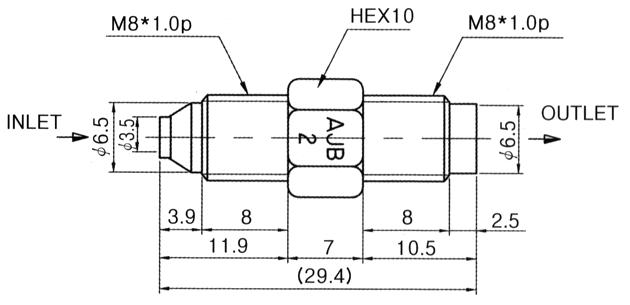

AJB

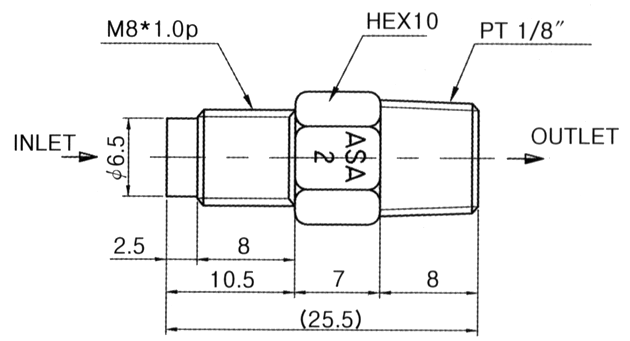

ASA

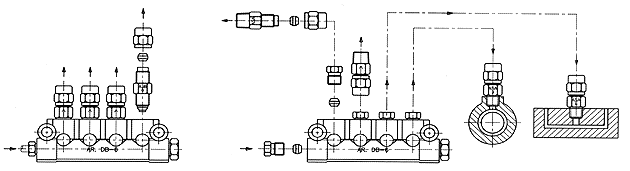

Example of Assembly
